Deskripsi

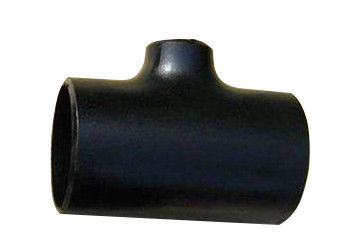

Tee adalah sejenis fitting pipa dengan satu inlet dan dua outlet;atau dua inlet dan satu outlet, yang dapat dibagi menjadi bentuk T dan bentuk Y, dan juga dapat dibagi menjadi tee dengan diameter yang sama dan tee dengan diameter yang diperkecil, yang digunakan untuk konvergensi dari tiga jalur pipa yang sama atau berbeda.Tee terutama digunakan untuk mengubah arah konektor pipa fluida. Reducing tee adalah bagian dari pipa utama plus pipa cabang kecil.Jelas, dua ukuran besar adalah pipa utama, dan ukuran kecil di tengah adalah pipa cabang.Reducing tee adalah sejenis tee, yang digunakan pada pipa cabang pipa utama.
Dalam industri, persyaratan tekanan untuk mengurangi pipa tee lebih tinggi, tekanan maksimum bisa mencapai 600 kg, dan tekanan pipa air dalam kehidupan lebih rendah, umumnya 16 kg. Reducing tee umumnya tidak digunakan dalam pipa oksigen murni.Pipa jenis ini umumnya memiliki tekanan, dan aktivitas oksigen lebih besar saat ini.Misalnya, jika tee reduksi digunakan, selama serba-serbi dalam pipa bergerak dengan aliran udara oksigen, perubahan diameter pipa dan perubahan laju aliran dapat menyebabkan tabrakan antara serba-serbi dan pipa untuk menghasilkan sumber api atau pelepasan muatan elektrostatik karena perubahan laju aliran, dapat menyebabkan kebakaran dan ledakan pipa oksigen murni.
Spesifikasi
Standar: GB / T12459-2005 GB / T13401-2005 GB / T10752-2005
Bahan: Baja karbon: ASTM / ASME a234 wpb-wpc
Ukuran: Tee mulus: 1/2 "～ 32" DN15 ～ DN80, Slotted tee: 6 "～ 60" DN150 ～ DN1500
Ketebalan dinding maksimum: 200mm
Pengobatan permukaan: anti-minyak;anti-lukisan
Butt welding mengurangi tee adalah baja siku ditekan atau ditempa panas.Bentuk koneksinya langsung butt welding tee dan pipa baja.Standar utama pembuatan butt welding tee umumnya adalah GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510. Proses produksi pengurangan tee meliputi penekan hidrolik dan penekan panas tekan. Hidrolik penonjolan adalah proses pembentukan pipa cabang yang diperluas dengan kompensasi aksial dari bahan logam.
Lembar data teknis
| Diameter Nominal |
Diameter luar |
Center to End |
| DI |
D2 |
| DN |
NPS |
Seri A |
Seri B |
Seri A |
Seri B |
C |
M. |
| 15x15x15 |
1 / 2x1 / 2x1 / 2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1 / 2x1 / 2x3 / 8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1 / 2x1 / 2x1 / 4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3 / 4x 3 / 4x3 / 4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3 / 4x3 / 4x1 / 2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3 / 4x3 / 4x3 / 8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
33 |
| 25x25 * 20 |
1x1x 3/4 |
33.7 |
32 |
26.9 |
25 |
38 |
33 |
| 25x25x15 |
lx 1x 1/2 |
33.7 |
32 |
21.3 |
18 |
38 |
33 |
| 32x32x32 |
1.1 / 4x1.1 / 4x1.1/4 |
424 |
33 |
42.4 |
33 |
43 |
48 |
| 32x32x25 |
1.1 / 4x1.1 / 4x1 |
424 |
33 |
33.7 |
32 |
43 |
48 |
| 32x32x20 |
1.1 / 4x1.l / 4x3 / 4 |
424 |
33 |
26.9 |
25 |
43 |
48 |
| 32x32x15 |
1.1 / 4x1.1 / 4x1 / 2 |
424 |
33 |
21.3 |
18 |
43 |
48 |
| 40x40x40 |
1.1 / 2x1.1 / 2x1.1/2 |
43.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1 / 2x1.1 / 2x1.1/4 |
43.3 |
45 |
42.4 |
33 |
57 |
57 |
| 40x40x25 |
1.1 / 2x1.1 / 2x1 |
43.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1 / 2x 1.l / 2x3 / 4 |
43.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1 / 2x1.l / 2xl / 2 |
43.3 |
45 |
21.3 |
18 |
57 |
57 |
| 50 * 5050 |
2x2x2 |
60.3 |
57 |
60.3 |
57 |
64 |
64 |
| 50x50 * 40 |
2x2x1.1 / 2 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1 / 4 |
60.3 |
57 |
42.4 |
33 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60.3 |
57 |
33.7 |
32 |
64 |
51 |
| 50x50x20 |
2x 2x3 / 4 |
60.3 |
57 |
26.9 |
25 |
64 |
44 |
| 65x65x65 |
2.1 / 2x2 / 1 / 2x2 1/2 |
73.0 |
76 |
73.0 |
76 |
76 |
76 |
| 65x65x50 |
2 1 / 2x2 / 1 / 2x2 |
73.0 |
76 |
60.3 |
57 |
76 |
70 |
| 65x65x40 |
2.1 / 2x2 / 1 / 2x11 / 2 |
73.0 |
76 |
48.3 |
45 |
76 |
67 |
Paket
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
Waktu pengiriman
Pabrik kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
