ASME B16.9 SCH40S/SCH80/SCH160 Peredam baja karbon
Keterangan
Peredam baja karbon adalah sejenis pipa penghubung yang menghubungkan pipa dengan diameter berbeda.Mari kita pahami secara singkat proses pembuatan peredam.
Kosong dari peredam baja karbon adalah pelat datar atau permukaan melengkung yang dapat dikembangkan, sehingga blankingnya sederhana, akurasinya mudah dipastikan, dan perakitan serta pengelasannya nyaman.Karena tidak memerlukan peralatan khusus, sangat cocok untuk pemrosesan di tempat.
Spesifikasi
Ukuran: 1/2 "~ 48"
Ketebalan: STD, SCH40, XS, SCH80, SCH100
Standar: ASME/ANSI B16.9, DIN2650,2615,2616,2617
Bahan: baja karbon (ASTM A234WPS, A234WPC, A420 WPL6)
Lembar data teknis
ASME B16.9 SCH40S/SCH80/SCH160 Lembar data teknis peredam baja karbon seperti di bawah ini:
| Diameter Nominal |
Diameter luar |
Ujung ke ujung |
| mm |
di dalam |
D1xD2 |
H |
| 20x15 |
3/4x1/2 |
25x18 26.7x21.3 |
38 |
| 23x20 |
1x3/4 |
32x25 33.4x26.7 |
51 |
| 25x15 |
1x1/2 |
32x18 33.4x21.3 |
51 |
| 32x25 |
1.1/4x1 |
38x32 42 2x33.4 |
51 |
| 32x20 |
1.1/4x3/4 |
38x25 42.2x26.7 |
51 |
| 40x32 |
1.1/2x1.1/4 |
45x38 48.3x42.2 |
64 |
| 40x25 |
1.1/2x1 |
45x32 48.3x33.4 |
64 |
| 50x40 |
2x1.1/2 |
57x45 60.3x48.3 |
76 |
| 50x25 |
2x1 |
57x32 60.3x33.4 |
76 |
| 65x50 |
2.1/2x2 |
76x57 73.0x60.3 |
89 |
| .65x32 |
2.1/2x1.1/4 |
76x38 73.0x42.2 |
89 |
| 80x65 |
3x2.1/2 |
89x76 88.9x73.0 |
89 |
| 80x40 |
3x1.1/2 |
89x45 88.9x48.3 |
89 |
| 90x40 |
3.1/2x1.1/2 |
101.6x48.3 |
102 |
Ciri
Peredam baja karbon mencakup tujuh belas tingkat tekanan, yang sama dengan standar pipa Amerika, termasuk: sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s dan XS;Sch80,SCH100,Sch120,Sch140,Sch160,XXS； Diantaranya STD dan XS yang umum digunakan.
Aplikasi
Pereduksi baja karbon terutama digunakan dalam rekayasa pipa minyak dan gas, rekayasa pipa gas alam, pabrik kimia, pembangkit listrik, galangan kapal, farmasi, produk susu, bir, minuman, pemeliharaan air dan bidang lainnya.

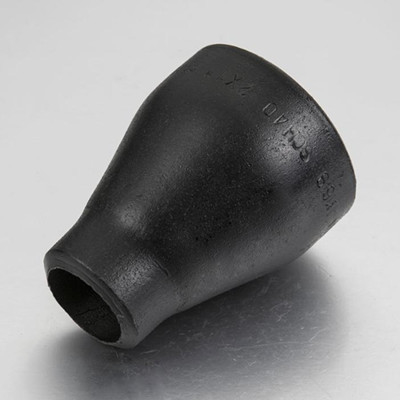

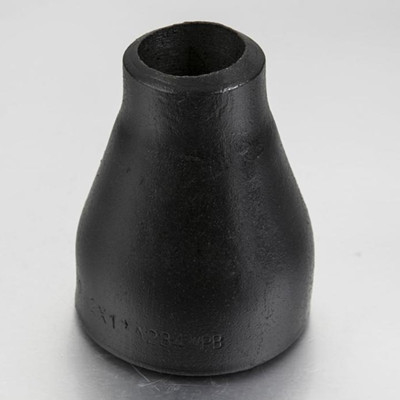

gambar produk
