Detail produk:
|
| Nama Produk: | Flensa las pantat | Standar: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Ketebalan: | 12mm-58mm | Diameter luar: | 14-2020mm |
| Diameter dalam: | 15-2024mm | Benang: | M10-M27 |
| Menyoroti: | OD 14MM Butt Welding Flange,58mm Tebal Butt Welding Flange,M27 Thread Butt Welding Flange |
||

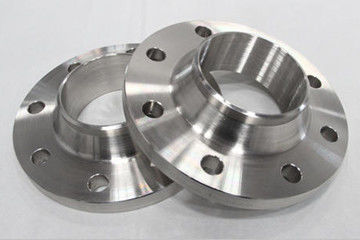

Butt welding flange adalah sejenis alat kelengkapan pipa, yang mengacu pada flensa dengan transisi leher dan pipa dan koneksi pengelasan butt dengan pipa.Tidak mudah rusak, tertutup rapat dan banyak digunakan.Ini memiliki persyaratan kekakuan dan elastisitas yang sesuai dan transisi penipisan pengelasan butt yang wajar.Jarak antara sambungan pengelasan dan permukaan sambungan besar, dan permukaan sambungan bebas dari deformasi suhu pengelasan.
Flensa pengelasan pantat mengadopsi struktur corong yang relatif kompleks, yang cocok untuk pipa dengan fluktuasi tekanan atau suhu yang besar atau suhu tinggi, tekanan tinggi dan suhu rendah.Ini umumnya digunakan untuk koneksi pipa dan katup dengan PN lebih besar dari 2.5MPa, dan juga digunakan untuk pipa yang membawa media yang mahal, mudah terbakar dan meledak.
Flange diameter luar: 75mm-2190mm
Diameter lingkaran tengah lubang baut: 50 mm --- 2130 mm
Diameter lubang baut: 11mm-30mm
Jumlah lubang baut: 4-48
Benang: m10-m27
Ketebalan flange: 12mm-58mm
Diameter luar pipa: a (17.2-2032mm) B (14-2020mm)
Flange diameter dalam: a (18-2036mm) B (15-2024mm)
Berat teoritis flens: 0.36kg-234.6kg (DN 1800)
1. Baja karbon dan baja tahan karat austenitik dengan tekanan nominal PN 0,25mp-1,0mpa untuk flens pengelasan butt.Pemalsuan tingkat I diperbolehkan.
2. Selain ketentuan berikut, tempa dengan tekanan nominal PN 1.6mpa-6.3mpa harus memenuhi persyaratan grade II atau lebih.
3. Jika salah satu dari kondisi berikut terpenuhi, itu harus memenuhi persyaratan III dan Forgings:
(1) Flensa tempa dengan tekanan nominal PN ≥ 10.0MPa;
(2) Tempa baja kromium molibdenum dengan tekanan nominal PN> 4.0Mpa;
(3) Tempa baja feritik dengan tekanan nominal PN> 1.6Mpa dan suhu kerja ≤ - 20 ℃.
Stainless Steel Flanges Butt welding flange lembar data teknis seperti di bawah ini:
| Flensa las pantat | |||||||||||||||||
| DN | Diameter luar pipa baja | Ukuran koneksi | Ketebalan flensa | Diameter dalam flensa B1 |
Stopkontak | Leher flensa | tinggi | Bobot teoretis | |||||||||
| Flange diameter luar | Diameter lingkaran tengah lubang baut | Diameter lubang baut | Jumlah lubang baut | benang | B2 | U | N | R | |||||||||
| SEBUAH | B | SEBUAH | B | SEBUAH | B | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan.
Pabrik baja datar kami memiliki kemampuan produksi yang tinggi, waktu pengiriman adalah 30 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
