Detail produk:
|
| Bahan: | Besi tahan karat | koneksi: | Pengelasan |
|---|---|---|---|
| Standar: | DIN, ANSI, ASTM, GB | Ukuran: | 1/8"~2",1/2' ~ 6' |
| Aplikasi: | Kimia, Konstruksi | Sedang mengemas: | Karton / Kotak Kayu / Kotak Kayu Poli |
| Menyoroti: | Flange Pipa Las DN10,Flange Pipa Las ASTM B381,Flange Pipa Las 2500LBS |
||

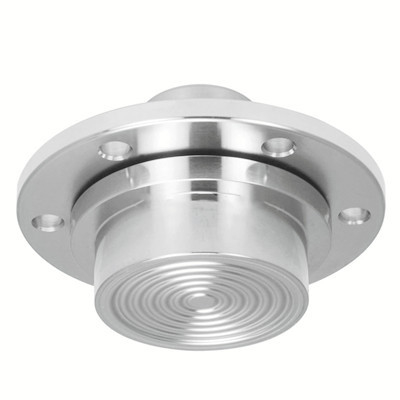

Besi tahan karatPJ-SEflange adalah untuk menghemat bahan.Strukturnya terbagi menjadi dua bagian.Salah satu ujung pipa dihubungkan dengan pipa dan ujung lainnya dibuat menjadi butt welding ring.Pelat flange terbuat dari bahan bermutu rendah, sedangkan bagian pipa terbuat dari bahan yang sama dengan pipa.
Ukuran: 1/2 "sampai 48"
Kelas: 304/304L/316/316L
Kelas Tekanan: 150-2500LBS
Standar: ASME B16.5, ASTM A182
ASTM B381 DN10-DN600 ASTM16.5 kelas 150 Stainless steel PJ-SE flange lembar data teknis seperti di bawah ini:
| Ukuran nominal | Ukuran koneksi | Ketebalan flensa | Dimensi permukaan penyegelan | ketebalan lapisan | |||||
| Diameter luar flensa: | Diameter lingkaran tengah | Diameter lubang baut | Jumlah lubang baut | D | dl | Permukaan cembung | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
Besi tahan karatPJ-SEflange dapat menghemat biaya.Ketika bahan pipa khusus dan harganya mahal, biaya pengelasan flensa dari bahan yang sama tinggi.Lebih mudah untuk konstruksi dan dapat menghemat ketidaknyamanan lubang baut flensa yang sesuai selama koneksi.
Besi tahan karatPJ-SEflange banyak digunakan di bidang teknik pipa seperti pemanasan, pemanasan, pengangkutan air, industri kimia, gas alam, panas, pengolahan limbah, sumber air, jembatan, struktur baja, pengangkutan air laut dan tiang pancang.
