Detail produk:
|

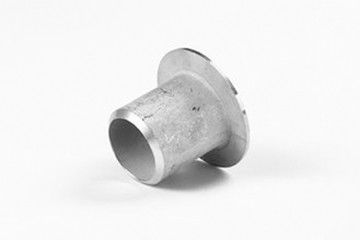

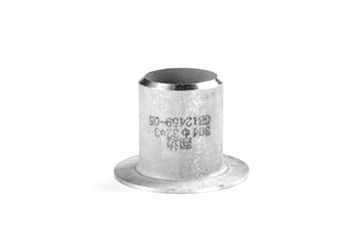

| Nama Produk:: | Stainless steel Butt welding stub berakhir | Standar:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Jenis:: | Alat kelengkapan pipa las | Bahan:: | Besi tahan karat |
| Aplikasi:: | Menghubungkan flensa yang longgar | Kode Kepala: | Bulat |
| Menyoroti: | Ss Stub End,Stub Stainless Steel Berakhir |
||
Ujung rintisan adalah sejenis pipa baja yang dilas.Biasanya merupakan bagian di dalam flensa lepas.Loose flange umumnya dikenal sebagai flange looper, termasuk flange looper pengelasan, flange looper flange dan butt welding looper.Ini sering digunakan dalam kasus suhu sedang dan tekanan tidak tinggi dan korosi sedang kuat.
Ketika korosi medium kuat, bagian media kontak flens adalah Stub berakhir, terutama menggunakan bahan tahan korosi bermutu tinggi seperti stainless steel dan bahan lainnya. Di bagian luar, cincin flange dari bahan kelas rendah seperti baja karbon digunakan untuk menjepitnya untuk mencapai penyegelan.Gambaran flanging: flanging adalah proses stamping.Ada banyak jenis flanging dan metode klasifikasi yang berbeda.Menurut sifat deformasi, itu dapat dibagi menjadi flensa perpanjangan dan flensa penyusutan flensa tekanan.
Flanging: mengacu pada metode pembentukan membalik dan menegakkan tepi lurus sepanjang kurva tertentu di tepi bagian pesawat atau bagian permukaan melengkung kosong. Faktor utama yang mempengaruhi koefisien flensing pamungkas adalah: (1) semakin besar perpanjangan δ, indeks pengerasan regangan dan koefisien anisotropi dari bahan plastik, semakin kecil koefisien flensing pamungkas, yang kondusif untuk flensing.
1, metode pengolahan butt welding flanging lubang pendek: metode pengolahan lubang prefabrikasi menentukan kondisi tepi lubang.
2, Ketika tepi lubang bebas dari duri, sobek, lapisan pengerasan dan cacat lainnya, semakin kecil batas koefisien flanging, yang kondusif untuk flensing.
3, Saat ini, lubang prefabrikasi terutama diproses dengan metode meninju atau pengeboran.Data menunjukkan bahwa min pengeboran lebih kecil daripada meninju umum.
4, metode meninju konvensional memiliki efisiensi produksi yang tinggi dan sangat cocok untuk permesinan lubang besar, tetapi itu akan menyebabkan cacat dari lapisan pengerasan, duri, sobek dan sebagainya pada permukaan lubang, yang akan menyebabkan peningkatan koefisien flensing utama.
5, koefisien flanging batas bawah dapat diperoleh dengan menggunakan perlakuan panas anil setelah meninju, perbaikan lubang atau memutar lubang di arah yang berlawanan dari meninju untuk membuat duri di sisi dalam lubang.
6, Metode deburring setelah pengeboran juga dapat memperoleh koefisien flanging batas bawah, tetapi efisiensi produksi lebih rendah.
7, Diameter relatif lubang preformed dari butt welding flanging sambungan pendek: semakin kecil diameter relatif lubang preformed adalah, semakin kecil koefisien flensing akhir, yang kondusif untuk flensing.
Lembar data Kelengkapan Pipa Stainless Steel ANSI Butt Ss Stub End
| Nominal Diameter |
Diameter luar | Panjangnya | Diameter Lap Nominal & Maksimum | R | |||
| DN | NPS | OD | LP | SP | G | A Max | B Max |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0,75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0,75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0,75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0,75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0,75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0,75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0,75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0,75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0,75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0,75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1. Standar pembuatan flanging: MSS sp-43, ASME b16.9, GB / t12459, dll. Bahannya adalah baja karbon, stainless steel, baja paduan, dll.
2.Langing aperture D dan ketebalan material T, aperture yang dibentuk sebelumnya yang dapat digulung lebih kecil, sehingga koefisien flensing ultimate lebih kecil.
3.Flanging deformasi, pukulan bola atau kerucut adalah kontak pertama antara ujung depan pukulan dan lubang preformed, deformasi lentur di daerah mulut mati lebih kecil dari pada pukulan bottom datar, dan lebih mudah untuk menghasilkan deformasi plastik di lubang.
4. Menurut hukum invarian volume, nilai regangan tangensial ultimate meningkat ketika tepi area deformasi akan retak selama flanging.Dapat dilihat bahwa koefisien flensing ultimate lebih kecil.
5. Bentuk pukulan: koefisien flanging batas pukulan bola lebih kecil dari pukulan dasar datar.
6. Selain itu, batas flensing koefisien pukulan dengan parabola, permukaan kerucut dan jari-jari fillet besar lebih kecil daripada pukulan dengan dasar datar.
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
ANSI Butt Welding SS Stub End Stainless Steel Pipe Fittings pabrik kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
