Perlakuan panas Baja Karbon Las Flensa Leher

Deskripsi

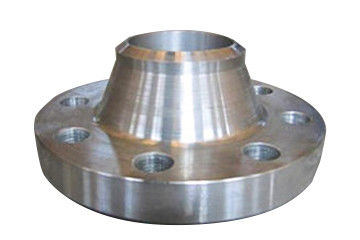

Butt welding flange with neck adalah jenis fitting pipa, yang merupakan jenis flange with neck dan transisi pipa bundar dan butt welding connection with pipe. Flange pengelasan butt tidak mudah rusak, disegel dengan baik, banyak digunakan, dengan persyaratan yang kaku dan elastis yang sesuai dan transisi penipisan pengelasan butt yang masuk akal.Jarak antara persimpangan pengelasan dan permukaan sambungan besar, dan permukaan sambungan bebas dari deformasi suhu pengelasan.

Flange pengelasan butt leher milik flens integral. Karena struktur transisi dan sambungan pengelasan pantat pada lancip leher, kekuatan dan kekakuan flensa diperkuat, dan kinerja penyegelan lebih baik daripada flensa las datar.Kerugiannya adalah perlu diproduksi dengan menempa, mengkonsumsi banyak bahan dan biaya banyak pembuatan.

Spesifikasi

1. Sangat cocok untuk persyaratan tekanan tinggi, suhu tinggi atau penyegelan tinggi.

2. Butt welding flange umumnya terbuat dari proses forging atau forging.

3. Ketika pelat baja atau baja bagian digunakan untuk pembuatan, persyaratan berikut harus dipenuhi:

(1) flens pengelasan butt harus tunduk pada deteksi cacat ultrasonik tanpa cacat laminasi;

(2) itu harus dipotong menjadi strip di sepanjang arah bergulir dari baja, bengkok dan pantat dilas ke dalam cincin, dan permukaan baja harus membentuk permukaan silinder cincin.Pelat baja tidak boleh secara langsung dikerjakan ke flensa pengelasan leher;

(3) lasan butt cincin harus lasan penetrasi penuh;

(4) lasan butt dari cincin harus tunduk pada perlakuan panas pasca lasan, dan harus tunduk pada 100% ray atau deteksi cacat ultrasonik, dan deteksi sinar harus memenuhi standar, dan deteksi ultrasonik harus memenuhi persyaratan nasional.

Aplikasi

1, flange pengelasan butt tidak mudah cacat, disegel dengan baik dan banyak digunakan.

2, Ini memiliki persyaratan yang sesuai kaku dan elastis dan transisi penipisan pengelasan yang wajar.

3, Jarak antara persimpangan pengelasan dan permukaan sambungan besar, dan permukaan sambungan bebas dari deformasi suhu pengelasan.

4, Ini mengadopsi struktur bentuk tanduk yang relatif kompleks, yang cocok untuk pipa dengan fluktuasi tekanan atau suhu besar atau pipa dengan suhu tinggi, tekanan tinggi dan suhu rendah.

5, umumnya digunakan untuk pipa dengan PN lebih besar dari 2.5MPa Pipa dan koneksi katup;juga digunakan untuk mengangkut pipa media yang mahal, mudah terbakar dan meledak.

Lembar data teknis

Ukuran Penuh Pasca Perlakuan Panas Baja Karbon Weld Neck Flange lembar data

Perbedaan antara flange pengelasan butt dan flange pengelasan rata

1. Bentuk las yang berbeda: las datar tidak dapat diradiografi, sedangkan butt las bisa.

2. Bentuk jahitan pengelasan antara pipa flensa leher dengan flensa dan flensa adalah fillet weld, sedangkan bentuk jahitan pengelasan antara flensa dengan neck flat welding dan pipa adalah circumferential weld.

3. Bentuk pengelasan rata adalah dua lasan filet, dan bentuk butt welding adalah satu butt circumferential weld.

4. Bahan yang berbeda: bahan las mengarah dengan leher adalah mesin dari pelat baja biasa dengan ketebalan memenuhi persyaratan, sedangkan bahan las mengarah dengan leher sebagian besar mesin dari bagian baja tempa.

5. Tekanan nominal berbeda: tekanan nominal flensa las datar dengan leher adalah 0.6-4.0mpa, sedangkan tekanan nominal flensa las datar dengan leher adalah 1-25mpa.

6. Jelas, tingkat tekanan yang berlaku dari flensa las datar dengan leher lebih rendah.

7. Metode koneksi yang berbeda: perbedaan terbesar antara flens pengelasan leher rata dan flens pengelasan leher leher dalam struktur terletak pada metode koneksi antara nosel dan flensa.

8. Umumnya, flange pengelasan leher rata adalah koneksi fillet antara nosel dan flensa, sedangkan flensa pengelasan leher leher adalah sambungan butt antara flensa dan nosel.

Paket

Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan

Waktu pengiriman

Ukuran Penuh Pasca Perlakuan Panas kami Baja Karbon Las Leher Flange pabrik memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
