ASME B16.9 Stainless Steel 316 Duplex 3/4 Salib baja tahan karat
Keterangan
Palang stainless steel adalah jenis pemasangan pipa yang digunakan di cabang pipa.Untuk pembuatan cross dengan pipa seamless, ada dua proses yang umum digunakan: hydraulic bulging dan hot pressing.
Salib stainless steel mengadopsi proses pengepresan setelah pemanasan, yang mengurangi tonase peralatan yang diperlukan untuk pembentukan material.Salib pengepresan panas memiliki kemampuan beradaptasi yang luas terhadap bahan.Proses pembentukan ini biasanya digunakan untuk persilangan dengan diameter besar dan dinding pipa yang tebal.
Spesifikasi
Bahan: Baja Tahan Karat 304/316
Koneksi: Sambungan Cepat ke Hose Barb
Rentang Ukuran: 1 "hingga 4" dan 25.4mm-101.6mm
Tekanan Retak: 1/3 hingga 25 psig (0,02 hingga 1,7 bar)
Suhu Kerja: -10 ~ 400 (-23 ~ 204 )
Lembar data teknis
ASME B16.9 Stainless Steel 316 Duplex 3/4 Lembar data teknis lintas baja tahan karat seperti di bawah ini:
| Ukuran Pipa Normal (inci) |
Diameter luar |
Genter sampai Akhir |
| |
C |
M |
| 1/2 |
21.3 |
25.4 |
| 3/4 |
26.7 |
28.4 |
| 1 |
33.4 |
38.1 |
| 1 1/4 |
42.2 |
47.8 |
| 1 1/2 |
48.3 |
57.2 |
| 2 |
60.3 |
63.5 |
| 2 1/2 |
73 |
76.2 |
| 3 |
88.9 |
85.9 |
| 3 1/2 |
101.6 |
95.3 |
| 4 |
114.3 |
104.6 |
| 5 |
141.3 |
124 |
| 6 |
168.3 |
142,7 |
| 8 |
219.1 |
177.8 |
| 10 |
273.1 |
215.9 |
| 12 |
323.9 |
254 |
| 14 |
355.6 |
279.4 |
Ciri
Salib stainless steel dibentuk dengan pengepresan panas.Kosong pipa yang lebih besar dari diameter silang diratakan dengan ukuran diameter silang, dan pada bagian pipa cabang yang diregangkan dibuat lubang.
Tabung kosong dipanaskan dan dimasukkan ke dalam cetakan, dan cetakan untuk menggambar pipa cabang dipasang di tabung kosong.
Di bawah aksi tekanan, tabung kosong dikompresi secara radial.Dalam proses kompresi radial, logam mengalir ke pipa cabang dan membentuk pipa cabang di bawah tegangan die.
Seluruh proses dibentuk melalui kompresi radial pipa kosong dan proses peregangan pipa cabang.
Logam pipa cabang silang yang ditekan panas dikompensasi oleh gerakan radial pipa kosong, sehingga disebut juga proses kompensasi radial.
Aplikasi
Salib stainless steel banyak digunakan di pembangkit listrik utama, industri kimia, industri ringan, metalurgi, konstruksi perkotaan, pembuatan kapal, teknik gas alam, manufaktur makanan, pembuatan kertas, obat-obatan dan industri lainnya di dalam dan luar negeri.

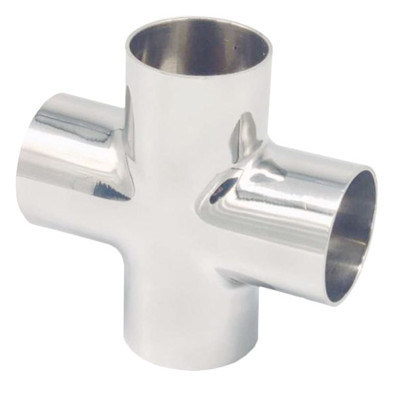

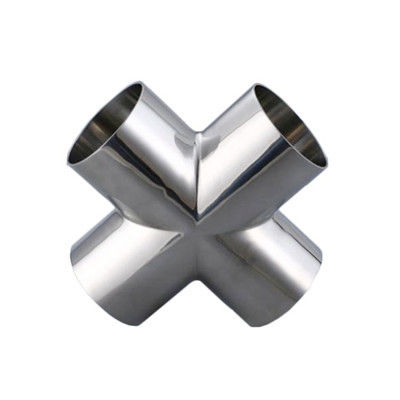

gambar produk
