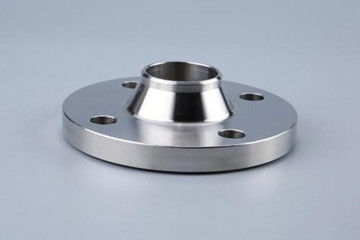

Fillet Jahitan Tempa Las Flensa Las Leher Datar

Deskripsi

Nama lengkap dari flange pengelasan leher datar adalah leher flange pipa baja las, yang memperpanjang pipa baja, alat kelengkapan pipa, dll. Ke dalam flensa dan hubungkan dengan peralatan atau pipa melalui fillet weld.
Perbedaan utama antara flens pengelasan butt dan flens pengelasan rata adalah bentuk pengelasan berbeda, bahan berbeda, tekanan nominal berbeda dan metode koneksi berbeda.Bentuk las berbeda: las datar tidak bisa diradiografi, sedangkan las butt bisa.
Bentuk jahitan pengelasan antara pipa flange dengan pengelasan leher rata dan flensa adalah fillet weld, sedangkan bentuk pengelasan jahitan antara flensa dengan pengelasan leher pipih dan pipa las melingkar.Bentuk pengelasan datar adalah dua lasan fillet, dan bentuk pengelasan butt adalah pengelasan melingkar satu butt.

Spesifikasi

1. Perbedaan antara flensa las leher datar dan flensa las datar leher bebas adalah bahwa flensa las leher rata lebih dari flensa las leher bebas di posisi pengelasan pipa.
2. Flensa las datar bebas leher juga merupakan flensa datar, dan bos tanpa flensa juga merupakan lasan filet rata.
3. Sambungan las antara flens pengelasan butt leher dan pipa penghubung milik lapisan B, dan sambungan las antara flens pengelasan leher datar dan pipa penghubung milik lapisan C kelas.NDT setelah pengelasan berbeda.
4. Bahan yang berbeda: bahan las mengarah dengan leher adalah mesin dari pelat baja biasa dengan ketebalan memenuhi persyaratan, sedangkan bahan las mengarah dengan leher sebagian besar mesin dari bagian baja tempa.
5. Tekanan nominal berbeda: tekanan nominal flensa las datar dengan leher adalah 0.6-4.0mpa, sedangkan tekanan nominal flensa las datar dengan leher adalah 1-25mpa.
6. Jelas, tingkat tekanan yang berlaku dari flensa las datar dengan leher lebih rendah.

Ciri

1. Metode koneksi yang berbeda: perbedaan terbesar antara flens pengelasan leher rata dan flens pengelasan leher pantat dalam struktur terletak pada metode koneksi antara nozzle dan flens.
2. Umumnya, flensa pengelasan leher rata adalah koneksi fillet antara nozzle dan flensa, sedangkan flensa pengelasan leher butt adalah sambungan butt antara flensa dan nozzle.
3. Bentuk permukaan penyegelan flensa las dengan leher adalah: RF, FM, m, t, G dan FF.Kisaran diameter flensa las datar dengan leher: dn10 ~ DN600.
4. Lingkup aplikasi: PN series pn2.5 ~ PN40;seri kelas class150 ~ class1500.
5. Bahan mengarah: baja karbon, baja Luomo, 304, 316, 304L, 316L, 321, 347, cf8c.


Keuntungan danKerugian

 1, Keuntungan: flange pengelasan leher datar juga milik flange pengelasan datar, karena memiliki leher pendek, sehingga meningkatkan kekuatan flensa dan meningkatkan kekuatan bantalan flensa.Sehingga bisa digunakan pada pipa dengan tekanan lebih tinggi.
2, Kerugian: dibandingkan dengan flange pengelasan jenis pelat datar, biaya lebih tinggi, karena karakteristik bentuknya, lebih mudah untuk menabrak selama transportasi.

Aplikasi

 1, Flensa las dengan leher digunakan untuk acara-acara tahan korosi, sangat beracun, mudah terbakar dan meledak.
2, permukaan penyegelan flange pengelasan datar dengan leher dapat cembung, cekung dan wajah tanggam.
3, efek penyegelan tidak sama, dan kekuatan bantalan tidak sama.
4, Ada leher pendek di belakang ekor flange pengelasan datar dengan leher, yang dapat meningkatkan kekakuan flange.
5, Daya dukung lebih tinggi dari flens pengelasan datar, yang umumnya digunakan dalam kesempatan tekanan sedang dan tinggi.

Paket

Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan

Waktu pengiriman

Pabrik baja datar kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
