Detail produk:
|
| Nama Produk:: | Soket las soket baja karbon | Proses produksi:: | Penempaan |
|---|---|---|---|
| Bahan:: | ASTM A105、20 # 、 Q235 | Tujuan:: | Minyak bumi, bahan kimia |
| Bentuk: | Sama | Tipe: | Tee |
| Menyoroti: | tee soket las cs,ASTM Socket Weld |
||

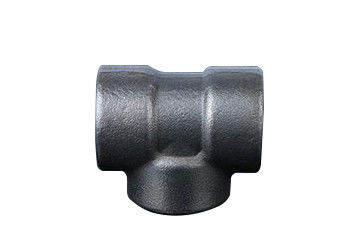

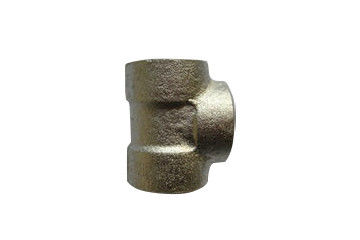

Tee, juga dikenal sebagai tee joint, terutama digunakan untuk mengubah arah fluida dan cabang pipa utama. Ujung nozzle tee sama adalah ukuran yang sama;ukuran nosel utama dari tee reduksi adalah sama, dan ukuran nosel pipa cabang lebih kecil dari pipa utama.Ada dua cara untuk membuat tee: penekan hidrolik dan pengepresan panas.Tee pengelasan soket adalah jenis sambungan pipa tekanan tinggi, yang terutama dibentuk dengan menempa baja bulat atau batangan logam kosong, dan kemudian diproses dengan mesin bubut. Seri pipa soket mencakup tiga bentuk koneksi: koneksi pengelasan soket (SW), koneksi pengelasan butt (BW) dan koneksi berulir (TR).Alat kelengkapan pipa soket standar ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000 , GD87, 40t025-2005, dll.
Tee las soket adalah bagian yang menghubungkan pipa ke pipa, yang memainkan peran penting dalam koneksi dan penggunaan alat kelengkapan pipa. Menurut metode koneksi, dapat dibagi menjadi soket tee, tee ulir, tee flange dan tee las.Itu terbuat dari bahan yang sama dengan pipa.
Standar: ASME B16.11, MSS SP-83, GB / T 14383-2008, dll.
Bahan: baja karbon
Kisaran ukuran: DN 6-100
Kisaran tekanan: 3000,6000,900LB
Pengobatan permukaan: anti-minyak;anti-lukisan
| Diameter Nominal | Kedalaman soket | Dimensi Soket | Ketebalan dinding | Tengah ke Bawah Soket | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1, Socket welding adalah untuk memperpanjang pipa ke badan katup untuk pengelasan, sebagian besar digunakan untuk pengelasan pipa baja karbon dan pipa stainless steel di bawah 2 ".
2, pengelasan Butt adalah dengan menggunakan panas resistensi untuk mengelas dua benda kerja di sepanjang wajah akhir pada saat yang sama, yang banyak digunakan dalam pengelasan benda kerja.
3, Socket bentuk las lasan fillet, bentuk lasan butt lasan.Pengelasan butt lebih baik daripada pengelasan soket dalam kondisi kekuatan dan stres, jadi pengelasan butt harus digunakan dalam situasi tekanan tinggi dan medan yang buruk.
4, Socket welding umumnya digunakan untuk diameter pipa kecil kurang dari atau sama dengan Dn40, seperti katup berdiameter kecil dan pipa, fitting pipa dan pengelasan pipa, yang lebih ekonomis.Butt welding umumnya digunakan untuk yang di atas Dn40.
5, Sebagian besar kaliber yang lebih rendah dan peringkat tekanan yang lebih kecil adalah pengelasan soket, sementara yang dengan peringkat tekanan lebih tinggi adalah pengelasan pantat.
6, Dan uji deteksi cacat 100% harus dilakukan untuk pengelasan pantat untuk memastikan tidak ada kebocoran.
7, Socket pengelasan membutuhkan perbedaan diameter untuk memasukkan pengelasan, pengelasan butt tidak diperlukan.
8, Persyaratan pengelasan butt umumnya lebih tinggi dari soket pengelasan, dan kualitasnya baik setelah pengelasan, sehingga metode deteksi relatif ketat.
9, Butt welding harus melalui pemeriksaan radiografi, sedangkan welding socket harus melalui pemeriksaan partikel magnetik atau penetrant.
1, Carbon steel socket welding tee banyak digunakan dalam konstruksi dan pemeliharaan petrokimia, minyak dan gas, gas cair, pupuk kimia, pembangkit listrik, tenaga nuklir, pembuatan kapal, pembuatan kertas, kebersihan makanan, konstruksi perkotaan dan industri lainnya.
2, Dalam industri, tekanan dari alat kelengkapan pipa semacam ini lebih tinggi, yang bisa mencapai 600 kg.Dalam kehidupan, tekanan pipa air lebih rendah, umumnya 16 kg.
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
Pabrik kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
