Deskripsi

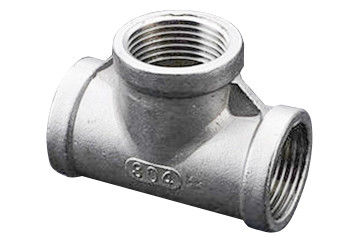

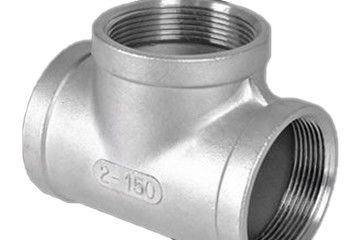

Tee juga dikenal sebagai fitting pipa tee, sambungan tee, dll. Terutama digunakan untuk mengubah arah fluida, digunakan pada pipa utama menjadi cabang.Dapat diklasifikasikan berdasarkan diameter pipa.Secara umum, itu terbuat dari baja karbon, baja cor, baja paduan, baja stainless, tembaga, paduan aluminium, plastik, argon, PVC dan bahan lainnya. Tee dapat dibagi menjadi tee berdiameter sama dan mengurangi tee sesuai dengan diameter pipa.Ujung nozzle tee sama adalah ukuran yang sama;ukuran nosel utama dari tee reduksi adalah sama, dan ukuran nosel pipa cabang lebih kecil dari pipa utama. Tee berulir stainless steel memiliki pipa utama dan pipa cabang yang tegak lurus dengan pipa utama di satu sisi pipa utama dan terhubung dengan pipa utama.
Sebuah katup diatur di sudut di mana arah outlet pipa utama bertemu dengan arah outlet pipa cabang.Sepotong katup bundar diatur pada katup.Sepotong katup berada dalam struktur yang saling disegel dengan dinding bagian dalam rongga pipa dalam keadaan tertutup rongga pipa.Jenis pemasangan pipa ini menyederhanakan pengaturan pipa, menghemat konsumsi bagian-bagian pipa, memfasilitasi operasi, memfasilitasi pemeliharaan cabang pipa dan pasokan setiap cabang secara bertahap.Selain peran pipa tiga arah tradisional, itu juga memainkan peran katup posisi ganda.Salah satu output pipa utama dan pipa cabang dapat dipilih secara sewenang-wenang sebagai tertutup dan yang lainnya sebagai kondisi kerja yang lancar.
Spesifikasi:
Standar: Tee berulir GB / t14626, ASME B16.11 dan BS3799 (Industri perminyakan).
Bahan: SS304 SS316, S31803, S31760
Koneksi: Berulir
Kisaran tekanan: 2000 #, 3000 #, 6000 #
Ukuran: 1/8 "-4" (DN6-DN100)
Lembar data teknis
Lembar data Air Threaded Tee 316 Stainless Steel Pipa data seperti di bawah ini:
|
Diameter nominal
|
Center to End
|
Diameter
|
Ketebalan
|
Panjang utas
|
|
Tee
|
D
|
Cmin
|
|
DN
|
NPS
|
2000 LB
|
3000 LB
|
6000 LB
|
2000 LB
|
3000 LB
|
6000 LB
|
2000 LB
|
3000 LB
|
6000 LB
|
NPT
|
Rc
|
|
Sch80
|
Sch160
|
XXS
|
Sch80
|
Sch160
|
XXS
|
Sch80
|
Sch160
|
XXS
|
|
6
|
1/8
|
21
|
21
|
25
|
22
|
22
|
25
|
3.0
|
3.0
|
6.5
|
6.5
|
6.5
|
|
8
|
1/4
|
21
|
25
|
29
|
22
|
25
|
33
|
3.0
|
3.5
|
6.5
|
8.0
|
10.0
|
|
10
|
3/8
|
25
|
29
|
33
|
25
|
33
|
38
|
3.0
|
3.5
|
7.0
|
9.0
|
10.5
|
|
15
|
1/2
|
29
|
33
|
38
|
33
|
38
|
46
|
3.0
|
4.0
|
8.0
|
11.0
|
13.5
|
|
20
|
3/4
|
33
|
38
|
44
|
38
|
46
|
56
|
3.0
|
4.5
|
8.5
|
12.5
|
14.0
|
|
25
|
1
|
38
|
44
|
51
|
46
|
56
|
62
|
3.5
|
5.0
|
10.0
|
14.5
|
17.5
|
|
32
|
1.1 / 4
|
44
|
51
|
60
|
56
|
62
|
75
|
4.0
|
5.5
|
10.5
|
17.0
|
18.0
|
|
40
|
1.1 / 2
|
51
|
60
|
64
|
62
|
75
|
84
|
4.0
|
5.5
|
11.0
|
18.0
|
18.5
|
|
50
|
2
|
60
|
64
|
83
|
75
|
84
|
102
|
4.5
|
7.0
|
12.0
|
19.0
|
19.0
|
|
65
|
2.1 / 2
|
76
|
83
|
95
|
92
|
102
|
121
|
5.5
|
7.5
|
15.5
|
23.5
|
29.0
|
|
80
|
3
|
86
|
96
|
106
|
110
|
121
|
146
|
6.0
|
9.0
|
16.5
|
26.0
|
30.0
|
|
100
|
4
|
106
|
114
|
114
|
146
|
152
|
152
|
6.5
|
11.0
|
18.5
|
27.5
|
33.0
|
Keuntungan
1. Tee berulir stainless steel sepenuhnya memecahkan masalah penyegelan antara permukaan penyegelan pipa penghubung tradisional, dan hambatan aliran kecil.
2. Tee stainless steel yang dipasang pada pipa dapat langsung diperiksa dan dipelihara on line untuk mengurangi biaya;strukturnya sederhana, volumenya kecil, dan beratnya ringan.
3. Struktur penyegelan pipa tiga arah stainless steel, katup disediakan oleh kekuatan mekanis dari tubuh utama, dan kinerja penyegelan dijamin dalam berbagai kondisi kerja.
4. Ketika terbuka penuh atau tertutup sepenuhnya, itu tidak akan menyebabkan korosi pada permukaan penyegelan katup.
5. Dapat digunakan dalam kisaran luas, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi.
Paket
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
Waktu pengiriman
Pabrik baja datar kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
