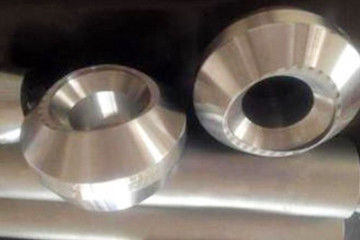

Deskripsi
Olet juga disebut sambungan Olet seat, sadel dan jenis sadel.Hal ini terutama digunakan untuk memperkuat pipa fitting dari koneksi cabang daripada jenis koneksi cabang seperti mengurangi tee, pelat penguat dan bagian pipa penguat. , standardisasi seri, dan desain serta seleksi yang nyaman.
Terutama dalam tekanan tinggi, suhu tinggi, diameter besar dan pipa dinding tebal, yang semakin banyak digunakan untuk menggantikan metode koneksi Olet tradisional. Tubuh utama Olet terbuat dari tempa berkualitas tinggi dengan bahan yang sama seperti pipa, termasuk baja karbon, baja paduan, stainless steel, dll.
Spesifikasi
Standar: MSS sp-97, GB / t19326Q / FG11dan standar lainnya.
Bahan: SS304,304L316,316L DLL

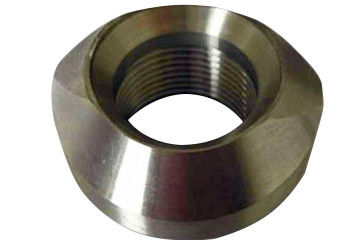

tiga jenis koneksi: sambungan las pantat, sambungan las soket & koneksi berulir.
Jenis Olet: Nipolet, Latrolet, Elbolet
|
Tipe
|
Jenis yang terhubung
|
|
GB19326 Soket dilas
|
ID 19326 Ulir pipa
|
ID 19326 Butt-welded
|
|
Standar
|
SOL (MSS SP-97 Q.TG11)
|
TOL (MSS SP-97 Q,FG12)
|
WOL (MSS SP-97 Q / FG13)
|
|
Nipolet
|
SNL (Q.TG/14)
|
TNL (Q.FG14,SHB-PO1)
|
WNL (Q / FG14)
|
|
(45 °) Latrolet
|
SEL (Q.TG/15)
|
TLL (Q / FGlx SHB-PO1)
|
WLL (Q / FG15)
|
|
(1 5D) Elbolet
|
|
TEL (Q / FG1Q SHB-PO1)
|
WEL (Q / FG16)
|
Lembar data teknis
Lembaran Logam Butt Welding Olet Stainless Steel Pipe Fittings data
| Diameter Nominal |
Diameter Nominal Pipa Utama Yang Cocok |
L. |
E |
| mm |
di |
mm |
di |
STD |
XS |
xxs |
STD |
XS |
XXS |
| 6 |
1/8 |
20 |
3/4 |
15.9 |
- |
- |
15.9 |
- |
- |
| 8 |
1/4 |
20 |
3/4 |
15.9 |
- |
- |
15.9 |
- |
- |
| 10 |
3/8 |
25 |
1 |
19.1 |
- |
- |
19.1 |
- |
- |
| 15 |
1/2 |
32 |
1.1 / 4 |
19.1 |
19.1 |
28.6 |
23.8 |
23.8 |
14.3 |
| 20 |
3/4 |
40 |
1.1 / 2 |
22.2 |
22.2 |
31.8 |
302 |
30.2 |
19.1 |
| 25 |
1 |
40 |
1.1 / 2 |
27.0 |
27.0 |
38.1 |
36.5 |
36.5 |
25.4 |
| 32 |
1.1 / 4 |
65 |
2.1 / 2 |
31.8 |
31.8 |
44.5 |
44.5 |
44.5 |
33.3 |
| 40 |
1.1 / 2 |
65 |
2.1 / 2 |
33.3 |
33.3 |
50.8 |
50.8 |
50.8 |
38.1 |
| 50 |
2 |
80 |
3 |
38.1 |
38.1 |
58.6 |
65.1 |
65.1 |
42.9 |
| 60 |
2.1 / 2 |
100 |
4 |
41.3 |
41.3 |
61.9 |
762 |
76.2 |
54.0 |
| 80 |
3 |
125 |
5 |
44.5 |
44.5 |
73.0 |
93.7 |
93.7 |
77.0 |
| 90 |
3.1 / 2 |
150 |
6 |
47.0 |
47.0 |
- |
10L6 |
101.6 |
- |
| 100 |
4 |
150 |
6 |
50.8 |
50.8 |
84.1 |
120.7 |
120.7 |
98,4 |
| 125 |
5 |
200 |
8 |
57.2 |
57.2 |
93.7 |
141.3 |
141.3 |
122.2 |
| 150 |
6 |
200 |
8 |
60.3 |
77.8 |
104.8 |
169.9 |
169.9 |
146.1 |
| 200 |
8 |
250 |
10 |
69.9 |
98,4 |
- |
220.7 |
220.7 |
- |
| 250 |
10 |
300 |
12 |
77.8 |
93.7 |
- |
274.6 |
265.1 |
- |
| 300 |
12 |
350 |
14 |
85.7 |
103.2 |
- |
325.4 |
317.5 |
- |
| 350 |
14 |
400 |
16 |
88.9 |
100.0 |
- |
357.2 |
350.9 |
- |
Aplikasi
1, Ada peraturan khusus untuk bahan pipa dalam desain cabang pipa.
2, Pipa utama memiliki peraturan teknis yang jelas untuk berbagai jenis Olets, yang disebut peraturan untuk tingkat material pipa.
3, Secara umum, Olet berdiameter besar (lebih dari 1/2 dari pipa utama) dihubungkan dengan tee standar, sedangkan Olet berdiameter kecil dihubungkan oleh set Olet, yang banyak digunakan di negara-negara asing dan memiliki standar yang relevan di Cina.
4, Olet diameter kecil digunakan, yang bermanfaat untuk persyaratan kekuatan dan stres.Pipa diproduksi sesuai standar, aman dan andal.
Paket
Sebuah.Paket tas gelembung plastik b. Paket tas c. Palet d.Disesuaikan
Waktu pengiriman
Pabrik Fitting Pipa Olet Stainless Steel Logam kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
