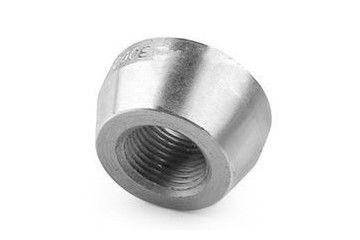

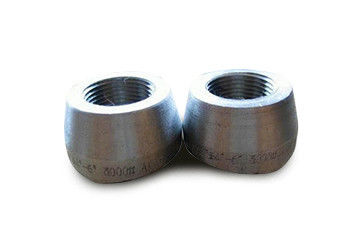

Deskripsi
Olet ini terutama digunakan untuk fitting pipa jenis tulangan koneksi cabang. Tubuh terbuat dari tempa berkualitas tinggi dengan bahan yang sama seperti pipa, termasuk baja karbon, baja paduan, stainless steel, dll.Olet dan pipa utama dilas.Ada tiga jenis koneksi dengan Olet atau pipa lainnya, instrumen dan katup: pengelasan butt, pengelasan soket dan koneksi berulir.MSS sp-97, GB / t19326 dan standar lainnya biasanya digunakan untuk pembuatan Olet. Header cabang menyediakan cabang dari pipa berdiameter besar ke pipa berdiameter kecil.Pipa tempat cabang terhubung disebut pipa utama, dan pipa tempat cabang dihubungkan disebut Olet.Koneksi cabang memiliki parameter seperti ukuran, jenis, diameter lubang dan peringkat tekanan. Ada tiga tingkat tekanan Olet butt welding: STD, XS dan sch160.Basis Olet sama dengan cabang pengelasan butt, tetapi koneksi cabangnya mengadopsi sambungan pengelasan soket.
Spesifikasi
Standar: MSS sp-97, GB / t19326
Bahan: baja karbon, baja paduan, stainless steel
Kisaran ukuran: DN 6-100
Kisaran tekanan: 3000 × 6000 × 3
Ketebalan: XS dan XXS
Panjang: dari 3,1 / 2 inci sampai 6,1 / 2 inci
Pengobatan permukaan: anti-minyak;anti-lukisan
Jenis akhir: soket atau utas eksternal
Lainnya: Olet memiliki dua kelas tekanan 3000 × 6000 × 3. Cabang mitra digunakan untuk cabang 45 °.Pengelasan butt, pengelasan soket dan koneksi berulir dapat digunakan untuk koneksi dengan Olet.Tabel cabang siku digunakan untuk menyediakan koneksi cabang pada siku radius panjang atau siku radius pendek.Pengelasan butt, pengelasan soket dan koneksi berulir dapat diadopsi untuk koneksi Olet siku.Short Olet sering digunakan untuk pemasangan dan pembuangan katup.Ada dua nilai ketebalan: XS dan XXS.Panjang Olet pendek adalah dari 3,1 / 2 inci hingga 6,1 / 2 inci, dan ujungnya adalah soket atau ulir eksternal.
Lembar data teknis
| Diameter nominal pipa utama |
Diameter nominal pipa cabang |
Peringkat tekanan |
| L. |
D1 / mnt |
D2 / rnin |
E |
d3 |
J / mnt |
| DN |
NPS |
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
| 8 ^ 900 |
1/4 ~ 36 |
6 |
1/8 |
19 |
- |
27 |
一 |
22 |
- |
15.9 |
- |
6.1 |
一 |
6.4 |
| 10 ^ 900 |
3/8 ~ 36 |
8 |
1/4 |
19 |
一 |
27 |
一 |
22 |
一 |
15.9 |
一 |
8.5 |
一 |
8.1 |
| 15 ^ 900 |
1/2 ~ 36 |
10 |
3/8 |
21 |
- |
30 |
- |
25 |
- |
19.1 |
- |
11.8 |
- |
9.1 |
| 20 ^ 900 |
3/4 ~ 36 |
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
23.8 |
19.1 |
15 |
11 |
10.9 |
| 25 ^ 900 |
1 ~ 36 |
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
30.2 |
25.4 |
20.2 |
14.8 |
12.7 |
| 32 ^ 900 |
5/4 ~ 36 |
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
36.5 |
33.3 |
25.9 |
19.9 |
14.7 |
| 40 ^ 900 |
3/2 ~ 36 |
32 |
1. 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
44.5 |
38.1 |
34.3 |
28.7 |
17 |
| 50 ^ 900 |
2 ~ 36 |
40 |
1. 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
50.8 |
49.2 |
40.1 |
33.2 |
17.8 |
| 65 ^ 900 |
5/2 ~ 36 |
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
65.1 |
69.9 |
51.7 |
42.1 |
19 |
| 80 ^ 900 |
3 ~ 36 |
65 |
2. 1/2 |
46 |
- |
105 |
- |
94 |
- |
76.2 |
- |
61.2 |
- |
23.6 |
| 100 ^ 900 |
4 ~ 36 |
80 |
3 |
51 |
- |
124 |
- |
114 |
- |
93.7 |
- |
76.4 |
- |
25.9 |
| 125 ^ 900 |
5 ~ 36 |
100 |
4 |
57 |
一 |
154 |
一 |
140 |
一 |
120.7 |
一 |
100.7 |
一 |
27.7 |
Keuntungan
Basis Olet berulir sama dengan Olet butt welding, tetapi koneksi cabangnya mengadopsi koneksi berulir dan tidak perlu pengelasan.Butt welding Olet adalah konektor cabang yang paling umum.Ujungnya miring dan dihubungkan dengan pipa lurus dengan butt welding, sehingga dianggap sebagai potongan pipa butt welding. Desain butt welding Olet dapat meminimalkan konsentrasi tegangan dan memberikan penguatan keseluruhan.
Paket
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
Waktu pengiriman
Pabrik kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
