Deskripsi

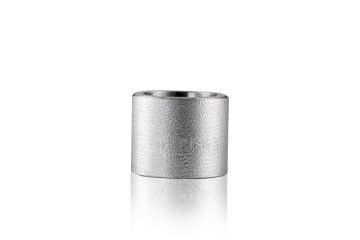

Coupling adalah jenis fitting yang biasa digunakan dalam koneksi pipa industri, juga disebut direct head. Coupling adalah pipa pendek yang digunakan untuk menghubungkan dua pipa.Karena penggunaannya yang nyaman, banyak digunakan dalam konstruksi sipil, industri, pertanian dan bidang lainnya.Menurut proses pembuatannya, Coupling dapat dibagi menjadi forging dan casting.
Casting mengacu pada peleburan ingot dan menuangkannya ke dalam model Coupling tetap, kemudian mendinginkannya.Bel dan keran Kopling adalah konektor pipa mesin setelah penempaan baja bulat atau ingot.Bentuk koneksi adalah pengelasan soket.Pipa baja dimasukkan ke dalam soket untuk pengelasan.Standar manufaktur utama adalah ANSI / ASME B16.11 dan GB / T 14383-2008.
Variasi kerah termasuk kerah soket ganda dan kerah soket tunggal.Diantaranya, Coupling soket ganda dapat dibagi menjadi diameter yang sama dan diameter yang berbeda.Coupling soket ganda dengan diameter berbeda dapat dibagi menjadi konsentris dan eksentrik.
Spesifikasi
Standar: ASMEB16.11, GB / T14383-2008
Metode koneksi: Pengelasan soket
Spesifikasi: DN6 ~ DN100
Ciri
Umur panjang.Di bawah kondisi suhu dan tekanan terukur, Kopling dapat digunakan dengan aman selama lebih dari 50 tahun.Ketahanan korosi yang sangat baik.Coupling dapat menahan korosi pada sebagian besar bahan kimia, dan dapat menahan korosi dari asam dan alkali konsentrasi tinggi dengan nilai pH mulai dari 1 hingga 14 dalam kisaran besar.
Kekakuan tinggi.Karena penambahan bahan yang diperkuat serat gelas, Coupling tidak mudah rusak.Panas dan isolasi.Suhu operasi maksimum Kopling hemat energi adalah 95 ℃, dan konduktivitas termal produk hanya 1/200 dari pipa baja, sehingga memiliki kinerja isolasi termal yang lebih baik.
Aplikasi

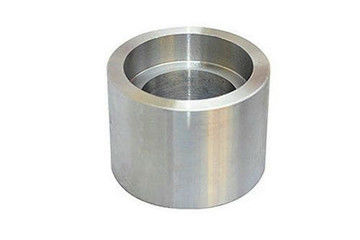

Stainless steel soket pengelasan Kopling terbuat dari 304, 304L, 316, 316L dan bahan stainless steel lainnya.Stainless steel socket welding Coupling tahan korosi, tahan suhu tinggi, tahan tekanan tinggi, sanitasi dan tidak beracun, dapat didaur ulang dan cocok untuk transportasi cairan korosif (seperti asam dan alkali cair) dan pasokan air kota dan sistem drainase.
Coupling pengelasan soket stainless steel memiliki kekuatan anti benturan yang sangat baik dan kekuatan tarik, ringan serta pemasangan dan perawatan yang mudah. Coupling banyak digunakan dalam industri kimia, serat kimia, pewarna, pasokan air dan drainase, makanan, obat-obatan, pengolahan limbah, elektrolisis dan industri lainnya karena kinerjanya yang unik.
Lembar data teknis
Lembar data teknis ASME B16.11 Ss304 Coupling Pipa Baja seperti di bawah ini:
| DN |
Ukuran |
Diameter Lubang Kelengkapan "D" |
Tebal Dinding Soket-C |
Panjang Pemasangan |
| 3000 |
6000 |
9000 |
| 3000 |
6000 |
9000 |
Ave. |
Miin. |
Ave. |
Miin. |
Ave. |
Miin. |
E |
F |
| 6 |
1/8 " |
6.1 ~ 7.6 |
32-4.8 |
|
3.18 |
3.18 |
3.96 |
3.43 |
|
|
6.5 |
16 |
| 8 |
1/4 " |
8.5-10 |
5.6 ~ 7.1 |
|
3.78 |
3.3 |
4.6 |
4.01 |
|
|
6.5 |
16 |
| 10 |
3/8 '' |
11.8-13.3 |
8.4 ~ 9.9 |
|
4.01 |
3.5 |
5.03 |
4.37 |
|
|
6.5 |
17.5 |
| 15 |
1/2 '' |
15-16.6 |
11-12.5 |
5.6 ~ 7.2 |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
9.5 |
22.5 |
| 20 |
3/4 " |
20.2-21.7 |
14.8 ~ 16.3 |
10.3-11.8 |
4.9 |
4.27 |
6.96 |
6.04 |
9,78 |
8.56 |
9.5 |
24 |
| 25 |
1 '' |
25.9 ~ 27.4 |
19.9 ~ 21.5 |
14,4 ~ 16 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9,96 |
12.5 |
28.5 |
| 32 |
1.1 / 4 " |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
12.5 |
30 |
| 40 |
1.1 / 2 " |
40.1-41.6 |
33.2 ~ 34.7 |
27.2-28.7 |
6.35 |
5.54 |
8.92 |
7.8 |
12.7 |
11.12 |
12.5 |
32 |
| 50 |
2 '' |
51.7-53.3 |
42.1'43.6 |
37.4 ~ 38.9 |
6.93 |
6.04 |
10.92 |
9.5 |
13.84 |
12.12 |
19 |
41 |
| 65 |
2.1 / 2 '' |
61.2-64.2 |
|
|
8.76 |
7.67 |
|
|
|
|
19 |
43 |
| 80 |
3 '' |
76.4 ~ 79.4 |
|
|
9.52 |
8.3 |
|
|
|
|
19 |
44.5 |
| 100 |
4 " |
100.7-103.8 |
|
|
10.69 |
9.35 |
|
|
|
|
19 |
48 |
Paket
Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan
Waktu pengiriman
Pabrik baja datar kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 20 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
