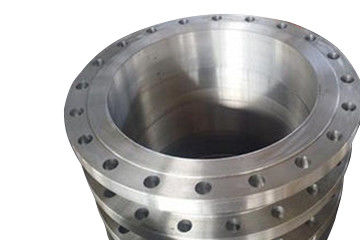

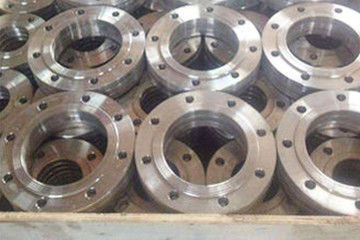

Soket Pipa Baja Karbon Las Flange

Deskripsi

Flensa las soket mengacu pada flensa yang dilas di ujung pipa dan di luar ketika ujung pipa dimasukkan ke tangga cincin flensa. Ada dua jenis dengan dan tanpa leher.Flensa dengan leher memiliki kekakuan yang baik, deformasi pengelasan kecil dan kinerja penyegelan yang baik.

Itu dapat digunakan dalam situasi dengan tekanan 1.0 ~ 10.0MPa. B flange untuk kapal juga flens pengelasan soket, yang digunakan dalam kesempatan dengan persyaratan penyegelan tinggi.Selama desain, flensa soket dapat diperiksa sebagai flensa integral.

Pengelasan soket adalah untuk memperpanjang pipa ke badan katup untuk pengelasan.Setelah terbentuk, ini mirip dengan koneksi ulir internal.Secara umum, ada lebih banyak pipa baja karbon dan pipa stainless steel di bawah 2 "dengan soket las.Butt welding juga digunakan untuk pipa stainless steel di bawah 2 ", seperti flens flanging pada sliding arm; butt welding pada dasarnya digunakan untuk pipa titanium, baja fasa ganda, paduan dasar nikel, dll.

Pengenalan singkat

1. Pengelasan soket membentuk las fillet, sedangkan pengelasan butt membentuk las butt.

2. Sambungan butt lebih baik daripada sambungan soket sesuai dengan kondisi kekuatan dan tegangan sambungan las, sehingga sambungan butt harus digunakan dalam situasi tingkat tekanan tinggi dan kondisi layanan buruk.

3. Pengelasan soket umumnya digunakan untuk diameter pipa kecil kurang dari atau sama dengan Dn40, yang lebih ekonomis.

4. Butt welding umumnya digunakan untuk Dn40 ke atas.Bentuk sambungan pengelasan soket terutama digunakan untuk pengelasan berdiameter kecil 5.Secara umum, ketebalan dinding pipa berdiameter kecil tipis, mudah terhuyung-huyung dan mengempis, dan pengelasan butt sulit, sehingga lebih cocok untuk pengelasan soket.

6. Selain itu, soket las memiliki fungsi tulangan, sehingga sering digunakan di bawah tekanan tinggi.

Karakteristik

1. Bentuk dasar flensa soket sama dengan flensa dengan pengelasan leher rata.

2. Ada bagian soket pada lubang dalam flensa, pipa dimasukkan ke dalam soket dan dilas, dan lingkaran las dilas di bagian belakang flensa.

3. Karena ada celah antara flensa soket dan ujung tabung, mudah untuk menghasilkan korosi.

4. Jika lasan lain dilas di dalam, korosi ini dapat dihindari.

5. Kekuatan kelelahan flensa soket yang dilas di kedua sisi adalah 5% lebih tinggi dari flensa rata, dan kekuatan statisnya sama.

6. Ketika flensa soket jenis ini digunakan, diameter bagian dalamnya harus sama dengan pipa.Flensa soket hanya berlaku untuk pipa dengan diameter nominal kurang dari 150.

Spesifikasi

1, jenis permukaan penyegelan: RF, MFM, TG, RJ

2, Bahan: baja karbon: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / Cl2, LF3 CL1 / Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;

3, Stainless steel: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, Baja paduan: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8 / Ⅲ;

5, Standar pabrikan: ANSI B16.5, HG20619-1997, GB / T9117.1-2000 — GB / T9117.4-200, HG20597-1997.

6, mode Koneksi: flange nut, koneksi baut.

7, proses produksi: penempaan keseluruhan profesional, penempaan manufaktur, dll.

8, mode Pemrosesan: presisi tinggi bubut CNC balik, finishing bubut umum, argon arc welding dan pengolahan lainnya.

9, ruang lingkup aplikasi: Boiler dan kapal tekanan, minyak bumi, industri kimia, pembuatan kapal, industri farmasi, metalurgi, mesin, stamping industri makanan siku, dll.

Keuntungan danKerugian

1, Tidak ada masalah beveling;tidak ada masalah butt joint dan edge salah;posisi pengelasan dapat disesuaikan dengan pengelasan rata.

2, Salah satunya adalah bahwa kondisi tegangan setelah pengelasan tidak baik, dan mudah untuk memiliki pengelasan tidak lengkap, dan ada celah dalam sistem pipa.

3, pengelasan soket tidak cocok untuk sistem pipa yang digunakan untuk media sensitif korosi retak dan sistem pipa dengan persyaratan pembersihan tinggi.

4, Selain itu, ketebalan dinding pipa tekanan ultra-tinggi, bahkan pipa berdiameter kecil, juga sangat besar, dan butt welding dapat digunakan untuk menghindari pengelasan soket sebanyak mungkin.

Aplikasi

Boiler dan kapal bertekanan, perminyakan, industri kimia, pembuatan kapal, farmasi, metalurgi, permesinan, stamping makanan siku dan industri lainnya.

Paket

Sebuah.Paket kantong plastik gelembung b. Paket kantong plastik c. Palet d.Disesuaikan

Waktu pengiriman

Pabrik baja datar kami memiliki kemampuan tinggi untuk produksi, waktu pengiriman adalah 45 hari untuk jumlah kecil, atau jika Anda terburu-buru untuk itu, kami dapat mengatur dan memenuhi tanggal pengiriman Anda.
